Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Type: | 1000 / 800 / 600 | StepChainPitch (P): | 67,73 |
---|---|---|---|
Spelddiameter (D): | 14.29 | Rolmaat (D1 x H): | 76x35 |
As: | Solide | Omgeving: | binnen buiten |
Assen verbinding: | afneembaar | Smering: | olie |
Stap bevestiging: | klem bus | Geschikt voor: | J-type roltrap |
Hoog licht: | hoogte 67,73 de roltrap van de rolketting,CNAS-de roltrap van de rolketting |
Achtergrondinleiding
Sommige oude roltrappen gebruiken de korte ketens van de de kettingsstap van de hoogterol. Deze roltrappen worden gewoonlijk gebruikt in commercieel en openbaar vervoergelegenheden, zoals winkelcomplex, bureaugebouwen, de ziekenhuizen, tentoonstellingscentra, hotels en luchthavens, metro, enz. Daarom zijn er strenge eisen op de kwaliteit en de veiligheid van stapketen aangezien de stapketen het belangrijke onderdeel in de roltrap is. Na eeuwigdurend gebruik, als de stapketen zijn ontwerplevensduur heeft uitgeput en bereikt, moet het vervangen geschikt zijn en propertly.

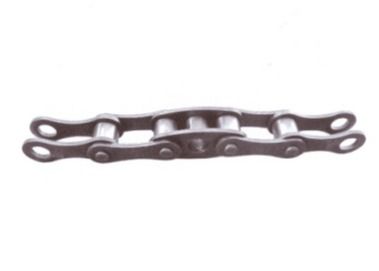

Productdetail
stapketen de hoogte P = 67.73mm, 6P = stapt afstand = 406.4mm.
De ketting wordt verbonden met zijn linkerzijde en rechterkantverbinding door stevige assen. Deze ontwerpstructuur van linkerzijde, rechterkantverbinding en stevige assen is afneembaar. Normaal, zijn de stevige assen gereserveerd voor gebruik. enig - de strookverbinding van stapketen onafhankelijk het kopen, en het moet geen lange assen omvatten, die worden gespecificeerd om het type van roltrapbreedte van 1000, 800 of 600 te bepalen.
De stap die met stapketen is bevestigen klemstruik te gebruiken en de stapketen is gebruikte olie voor smering.
Productspecificatie
Productreeks | Smering |
Kettingbout |
Asverbinding |
Assentype |
Rolgrootte |
Stap Bevestiging |
Min. Onderbreking |
---|---|---|---|---|---|---|---|
M67a | olie | 14.29 | Afneembaar |
vast lichaam |
76 x 35 | klem | 90 |
M67b | olie | 14.29 | Afneembaar | vast lichaam | 76 x 35 | klemstruik | 147 |
M67c | olie | 14.63 | Afneembaar | vast lichaam | 76 x 35 | klemstruik | 176 |
J67d | 0il | 14.63 | Afneembaar | vast lichaam | 76 x 35 | klemstruik | 204 |
Eenheid van ketting die tot code opdracht geven
Productreeks | Rolgrootte | kettingshoeveelheid van stap „N“ |
Het Type van assenbreedte (10=1000; 08=800; 06=600) |
M67a |
X25 76 | M67a - 6L - N | M67a-10; M67a-08, M67a-06 |
M67b | X25 76 | M67b - 6L - N | M67b-10; M67b-08, M67b-06 |
M67c | X25 76 | M67c - 6L - N | M67c-10; M67c-08, M67c-06 |
M67c | X25 70 | M67d - 6L - N | M67d-10; M67d-08, M67d-06 |
Toepassing
Hoogte 67,73 wordt de stapketen van x 6L gebruikt voor roltrap van een stapafstand van 406.4mm. Het is geschikt voor het type van „J“ roltrap, enz.
Producti en Kwaliteitscontrole
Stapketen productio door Industry-Renowned stapketen leveranciers. Het volledige stapketen vervaardigingsproces omvat meterial imgress, component het machinaal bewerken, ketenen de deelthermische behandeling en de definitieve assemblage met kwaliteitscontroleplan aan eansure elke stap bereikt origineel ontwerpvereiste. Het kwaliteitsniveau is verenigbaar met internationale prima de stapketen van de merkroltrap.
Al keten van de typestap bereikte het typeonderzoekcertificaat van CNAS.
Onze dienst
Ons professioneel techniekteam kan technische ondersteuning verstrekken om cliënten te helpen de aangewezen stapketen specificaties identificeren om veiligheid en leven aan vereisten te voldoen.
Wij verzoeken vriendelijk onze cliënten om ons van om het even welke documenten te voorzien met betrekking tot de roltrapketting, b.v. technische de dienstrapporten, vervangstukkenaantallen van de ketting, tekeningen van de ketting, de certificaten van de breuklading/de berekeningen van de breuklading, enz. Deze documenten kunnen een onderzoek aanzienlijk versnellen en discrepantie verduidelijken. Om om het even welk risico te vermijden om een niet-functioneert ketting te verstrekken, voltooi deze vragenlijst en een identificatiemalplaatje met gedetailleerde foto's van de verbindingsplaten, de rollen, de stapspelden, de assen, de asdelen en de noteringen op de componenten. Gelieve te vullen de volgende punten en de kettingsmalplaatjes in zo volledig mogelijk. Als het malplaatje van de te meten ketting afwijkt, schets in detail, meet en fotografeer de afwijking.
