Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Type: | 1400, 1200, 1000, 800 | StepChainPitch (P): | 135,46 |
|---|---|---|---|
| Spelddiameter (D): | 12.7/15/20/25 | Rolmaat (D1 x H): | 100 x 22 |
| As: | Solide | Omgeving: | binnen buiten |
| Assen verbinding: | vaste soort | Smering: | Vet |
| Stap bevestiging: | Kunststof klembus | Geschikt voor: | 606, 610, 610MPT |
Achtergrondinleiding
De rol buiten de ketting van de verbindingspallet wordt wijd gebruikt in Openbare en op zwaar werk berekende openbare bewegende gangen. Dit type van het bewegen van gang wordt meestal gebruikt in luchthaven, metro, openbaar vervoerhub, enz.-plaats. wegens intensieve passagiersstroom, zijn er strikt vereist van productkwaliteit en veiligheid. De palletketting als één van het drijven van systeemelement, het is de kritieke component in het bewegen van gang. Na eeuwigdurend gebruik, als de palletkettingen zijn ontwerplevensduur hebben uitgeput en bereikt, moet het vervangen geschikt zijn en propertly.
Productspecificatie
| Productreeks | Smering |
Kettingbout |
Asverbinding |
Assentype |
Rolgrootte |
Stap Bevestiging |
Min. Onderbreking |
|---|---|---|---|---|---|---|---|
| P1354-12-os | vet | 12.7 | Vast | vast lichaam | 100 x 22 | klemstruik | 124 |
| P1354-15-os | vet | 15 | Vast |
vast lichaam |
100 x 22 | klemstruik | 90 |
| P1354-20-os | vet | 20 | Vast | vast lichaam | 100 x 22 | klemstruik | 150 |
| P1354-25-os | vet | 25 | Vast | vast lichaam | 100 x 22 | klemstruik | 190 |

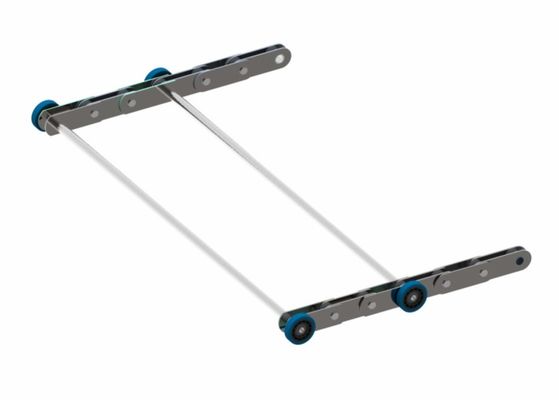

Productdetail
De kettingshoogte P = 135.46mm, 3P = stapafstand = 406.4mm, Palletketting is gebruikt vet voor smering.
De palletketting wordt verbonden met zijn linkerzijde en rechterkantverbinding door stevige assen. De stevige assen van palletketting worden bevestigd met de plaat van de kettingsverbinding voor vervoer. De palletketting heeft type 800, 1000, 1200 and1400 van productbreedte.
De pallets bevestigen met de assen van de palletketting door duidelijke dragende struik en glijdend blok
De rollen van de palletketting worden gemaakt door hydrolytisch bestand polyurethaan. De hub van de kettingsrol is gebruikt polyamide 66. Alle rollen hebben geschiktheidstests omvatten anti-hydrolyse 250 uren, oliehydrolyse 250 uren en de lopende tijd 5000hours van de het levenstest overgegaan.
| De test van de waterhydrolyse | De test van de Oildhydrolyse | de lopende test van de het levenstijd |
| 250 uren | 250 uren | 5000 uren |
Eenheid van ketting die tot code opdracht geven
| Productreeks | Rolgrootte | Bewegende gangbreedte | 10 vouwen kettings | 2 vouwen kettings | Compensatieverbinding |
| P1354-12-os | 100x22 | 1000 | aP1354-12-os-10 | aP1354-12-0s-02 | aP1354-12-0s-01 |
| P1354-12-os | 100x22 | 800 | bP1354-12-os-10 | bP1354-12-os-02 | bP1354-12-os-01 |
|
P1354-15-os |
100x22 | 1400 | aP1354-15-os-10 | aP1354-15-os-02 | aP1354-15-os-01 |
| P1354-15-os | 100x22 | 1200 | bP1354-15-os-10 | bP1354-15-os-02 | bP1354-15-os-01 |
| P1354-15-os | 100x22 | 1000 | cP1354-15-os-10 | cP1354-15-os-02 | cP1354-15-os-01 |
| P1354-15-os | 100x22 | 800 | dP1354-15-os-10 | dP1354-15-os-02 | dP1354-15-os-01 |
| P1354-20-os | 100x22 | 1400 | aP1354-20-os-10 | aP1354-20-os-02 | aP1354-20-os-01 |
| P1354-20-os | 100x22 | 1200 | bP1354-20-os-10 | bP1354-20-os-02 | bP1354-20-os-01 |
| P1354-20-os | 100x22 | 1000 | cP1354-20-os-10 | cP1354-20-os-02 | cP1354-20-os-01 |
| P1354-20-os | 100x22 | 800 | dP1354-20-os-10 | dP1354-20-os-02 | dP1354-20-os-01 |
| P1354-25-os | 100x22 | 1400 | aP1354-25-os-10 | aP1354-25-os-02 | aP1354-25-os-01 |
| P1354-25-os | 100x22 | 1200 | bP1354-25-os-10 | bP1354-25-os-02 | bP1354-25-os-01 |
| P1354-25-os | 100x22 | 1000 | cP1354-25-os-10 | cP1354-25-os-02 | cP1354-25-os-01 |
| P1354-25-os | 100x22 | 800 | dP1354-25-os-10 | dP1354-25-os-02 | dP1354-25-os-01 |
Toepassing
Hoogte 135.46mm wordt rol buiten de ketting van de verbindingspallet gebruikt in op zwaar werk berekende openbare bewegende gang met een palletafstand van 406.4mm. Het is geschikt om gangproduct 606, 610 en 610MPT te bewegen.
Producti en Kwaliteitscontrole
Productio van de palletketting door Industry-Renowned kettingsleveranciers. Het volledige de vervaardigingsproces van de palletketting omvat meterial imgress, component het machinaal bewerken, ketenen de deelthermische behandeling en de definitieve assemblage met kwaliteitscontroleplan aan eansure elke pallet bereikt origineel ontwerpvereiste. Het kwaliteitsniveau is verenigbaar met internationale prima de palletketting van de merkroltrap.
Al ketting van de typepallet bereikte het typeonderzoekcertificaat van CNAS.
Onze dienst
Ons professioneel techniekteam kan technische ondersteuning verstrekken om cliënten te helpen de aangewezen specificaties van de palletketting identificeren om veiligheid en leven aan vereisten te voldoen.
Wij verzoeken vriendelijk onze cliënten om ons van om het even welke documenten te voorzien met betrekking tot de roltrapketting, b.v. technische de dienstrapporten, vervangstukkenaantallen van de ketting, tekeningen van de ketting, de certificaten van de breuklading/de berekeningen van de breuklading, enz. Deze documenten kunnen een onderzoek aanzienlijk versnellen en discrepantie verduidelijken. Om om het even welk risico te vermijden om een niet-functioneert ketting te verstrekken, voltooi deze vragenlijst en een identificatiemalplaatje met gedetailleerde foto's van de verbindingsplaten, de rollen, de stapspelden, de assen, de asdelen en de noteringen op de componenten. Gelieve te vullen de volgende punten en de kettingsmalplaatjes in zo volledig mogelijk. Als het malplaatje van de te meten ketting afwijkt, schets in detail, meet en fotografeer de afwijking.
