513NPE van de Roltrap Stevige Assen van indexpin escalator step chain 3P Hoogte 135,46

Roltrapvervangstuk, Rol binnen de Keten van de Verbindingsstap - werp 135,46, stevige assen, indexspeld

Achtergrondinleiding
De commerciële roltrap is gebruikte rol binnen de keten van de verbindingsstap ontwerp. Deze soorten roltrapproducten worden meestal gebruikt in plaatsen met de commerciële bouw met de stroom van de nornalpassagier zoals warenhuizen, winkelcomplex, bureaugebouwen, de ziekenhuizen, tentoonstellingscentra, hotels en luchthavens, enz. Daarom zijn er sterke eisen ten aanzien van de veiligheid en productiekwaliteitscontrole, de stapketen die de kritieke component in het systeem van de roltrapaandrijving is. Na eeuwigdurend gebruik, als de stapketen zijn ontwerplevensduur heeft uitgeput en bereikt, moet het vervangen geschikt zijn en propertly.

warenhuizen, bureaus,

de ziekenhuizen, winkelcentra, tentoonstellingscentra, hotels en luchthavens

Productspecificatie

Productdetail

Kettingshoogte P = 135.46mm, 3P = stapafstand = 406.4mm
de stapketen is gebruikte olie voor smering.

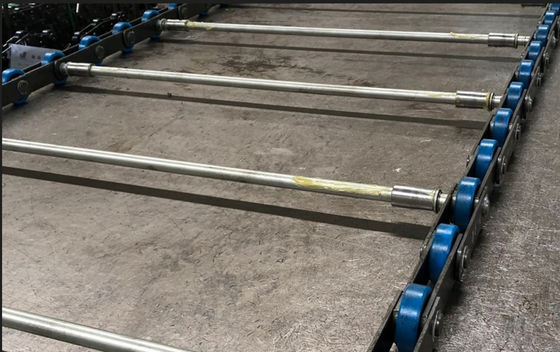

De ketting wordt verbonden met zijn linkerzijde en rechterkantverbinding door stevige assen. De stevige keten van de assenstap wordt bevestigd met de plaat van de kettingsverbinding als assemblageketting voor vervoer. Normaal, baseren de de keten van de eenheid vouwen op gespecificeerd contract en het kan door 10 vouwen, 2 vouwen en compensatieverbinding worden verdeeld.
De stap is gebruikte indexspeld met stapketen te bevestigen. Er is type 3 van kettingsbreedte: 1000, 800 en 600 voor roltraptype.

De stapketen rollen worden gemaakt door hydrolytisch bestand polyurethaan en het materiaal van de hub van de kettingsrol is PA 66. Al stapketen rol ging Th-geschiktheidstests over omvat anti-hydrolyse 250 uren, oliehydrolyse 250 uren en de lopende tijd 5000hours van de het levenstest.

Eenheid van ketting die tot code opdracht geven

Toepassing

Hoogte 135.46mm wordt rol binnen de keten van de verbindingsstap wijd gebruikt in een stapafstand 406.4mm commerciële roltrap. Het is geschikt voor roltrapproduct 506, 510, 513NPE, 508NCE, 515NPE, enz.

Producti en Kwaliteitscontrole

Stapketen productio door Industry-Renowned stapketen leveranciers. Het volledige stapketen vervaardigingsproces omvat meterial imgress, component het machinaal bewerken, ketenen de deelthermische behandeling en de definitieve assemblage met kwaliteitscontroleplan aan eansure elke stap bereikt origineel ontwerpvereiste. Het kwaliteitsniveau is verenigbaar met internationale prima de stapketen van de merkroltrap.

Al keten van de typestap bereikte het typeonderzoekcertificaat van CNAS.

Onze dienst
Ons professioneel techniekteam kan technische ondersteuning verstrekken om cliënten te helpen de aangewezen stapketen specificaties identificeren om veiligheid en leven aan vereisten te voldoen.

Wij verzoeken vriendelijk onze cliënten om ons van om het even welke documenten te voorzien met betrekking tot de roltrapketting, b.v. technische de dienstrapporten, vervangstukkenaantallen van de ketting, tekeningen van de ketting, de certificaten van de breuklading/de berekeningen van de breuklading, enz. Deze documenten kunnen een onderzoek aanzienlijk versnellen en discrepantie verduidelijken. Om om het even welk risico te vermijden om een niet-functioneert ketting te verstrekken, voltooi deze vragenlijst en een identificatiemalplaatje met gedetailleerde foto's van de verbindingsplaten, de rollen, de stapspelden, de assen, de asdelen en de noteringen op de componenten. Gelieve te vullen de volgende punten en de kettingsmalplaatjes in zo volledig mogelijk. Als het malplaatje van de te meten ketting afwijkt, schets in detail, meet en fotografeer de afwijking.
