513NPE de Stapketen van het roltrapvervangstuk Hoogte 135,46 Type 1000 Roltrap Holle Assen

CHINA Modern ElevatorTechnology Service(Guangdong)Co, Ltd. certificaten
CHINA Modern ElevatorTechnology Service(Guangdong)Co, Ltd. certificaten
Ik ben online Chatten Nu

513NPE de Stapketen van het roltrapvervangstuk Hoogte 135,46 Type 1000 Roltrap Holle Assen

513NPE Escalator Spare Part Step Chain Pitch 135.46 Type 1000 Escalator Hollow Axles
513NPE Escalator Spare Part Step Chain Pitch 135.46 Type 1000 Escalator Hollow Axles

Grote Afbeelding :  513NPE de Stapketen van het roltrapvervangstuk Hoogte 135,46 Type 1000 Roltrap Holle Assen

Productdetails:
Plaats van herkomst: China
Merknaam: Chinese brand/joint venture brand
Certificering: CNAS
Modelnummer: 1412b
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 60 vouwen
Prijs: CNY 480-998 per fold
Verpakking Details: Export houten kisten, afmeting 1300x1300x1600mm (60 vouwen ketting)
Levertijd: 40 werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 6000 vouwen per maand
Gedetailleerde productomschrijving
Type: 1000 / 800 / 600 StepChainPitch (P): 135,46
Spelddiameter (D): 12.7/15/20/25 Rolmaat (D1 x H): 76,2 x 22
As: Hol Omgeving: binnen buiten
Assen verbinding: afneembaar Smering: olie
Stap bevestiging: Kunststof klembus Geschikt voor: 508NCE/510/510PSE/513NPE/515NPE
Hoog licht:

513NPE roltrapvervangstuk

,

De Stapketen van het roltrapvervangstuk

,

Type 1000 roltrap holle assen

Achtergrondinleiding

De commerciële roltrap en de overgrote meerderheids openbare roltrap zijn gebruikte rol binnen de keten van de verbindingsstap ontwerp. Deze soorten roltrap worden meestal gebruikt in plaatsen met de commerciële bouw met de stroom of het openbare vervoerhub van de nornalpassagier met de lichte stroom van de plichtspassagier, zoals winkelcomplex, bureaugebouwen, het ziekenhuis, station, de openbaar vervoerbouw, vervoershubs en andere plaatsen.

Als belangrijkste drijfcomponent van de roltrap, brengt de stapketen bevoegdheid over om passagiers van één vloer aan andere door de stap te vervoeren. Daarom moeten de veiligheid en de kwaliteitsbetrouwbaarheid van de delen worden gewaarborgd en sterk vereist. Nadat de roltrap vele jaren gebruikte, heeft de stapketen de ontworpen levensduur uitgeput en overschreden, moet het op tijd worden vervangen en propertly de de productveiligheid en betrouwbaarheid herstellen.

Productspecificatie

de commerciële en openbare keten van de roltrapstap - Rol binnen verbinding; hoogte 135.46mm
Productreeks Smering

Kettingbout

Dia (mm)

Asverbinding

(Vast/Afneembaar)

Assentype

Rolgrootte

Dia x Breedte

(mm)

Stecpbevestiging

Min. Onderbreking

sterkte

(KN)

1354-12-CH olie 12.7 Afneembaar hol 76.2 x 22 Bush-klem 111
1354-15-CH olie 15 Afneembaar hol 76.2 x 22 Bush-klem 90
1354-20-CH olie 20 Afneembaar hol 76.2 x 22 Indexspeld 150
1354-25-CH olie 25 Afneembaar hol 76.2 x 22 Indexspeld 200

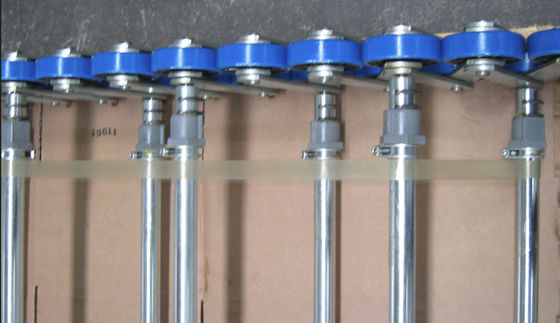

Productdetail

De stapketen hoogte (p) is 135.46mm; staphoogte (stapafstand =3P) 406.4mm. Deze keten van de reeksstap is gebruikte olie voor smering.

De ketting wordt verbonden met zijn linkerzijde en rechterkantverbinding door holle assen. Deze keten van de typestap kan met linkerzijde en rechterkantketen als gehele ketting voor vervoer worden geassembleerd of afneembaar voor transporation als optie.

De stapketen breedte heeft 1000, 800 en 600 voor roltraptype.

Er zijn twee soorten stap bevestigend ontwerp: indexeer speldring en de plastic het vastklemmen ring.

513NPE de Stapketen van het roltrapvervangstuk Hoogte 135,46 Type 1000 Roltrap Holle Assen 0

513NPE de Stapketen van het roltrapvervangstuk Hoogte 135,46 Type 1000 Roltrap Holle Assen 1

De stapketen rollen worden gemaakt door hydrolytisch bestand polyurethaan en de stapketen rolhub is gebruikt polyamide 66. De geschiktheidstest van stapketen rol omvat anti-hydrolyse 250 uren, oliehydrolyse 250 uren en de lopende tijd 5000hours van de het levenstest

513NPE de Stapketen van het roltrapvervangstuk Hoogte 135,46 Type 1000 Roltrap Holle Assen 2

Eenheid van ketting die tot code opdracht geven

Productreeks Roltraptype 10 vouwen kettings 2 vouwen kettings Compensatieverbinding
1354-127-CH 1000 a1354-127-CH-10 a1354-127-CH-02 a1354-127-CH-01
1354-127-CH 800 b1354-127-CH-10 b1354-127-CH-02 b1354-127-CH-01
1354-127-CH 600 c1354-127-CH-10 c1354-127-CH-02 c1354-127-CH-01
1354-15-CH 1000 a1354-15-CH-10 a1354-15-CH-02 a1354-15-CH-01
1354-15-CH 800 b1354-15-CH-10 b1354-15-CH-02 b1354-15-CH-01
1354-15-CH 600 c1354-15-CH-10 c1354-15-CH-02 c1354-15-CH-01
1354-20-CH 1000 a1354-20-CH-10 a1354-20-CH-02 a1354-20-CH-01
1354-20-CH 800 b1354-20-CH-10 b1354-20-CH-02 b1354-20-CH-01
1354-20-CH 600 c1354-20-CH-10 c1354-20-CH-02 c1354-20-CH-01
1354-25-CH 1000 a1354-25-CH-10 a1354-25-CH-02 a1354-25-CH-01
1354-25-CH 800 b1354-25-CH-10 b1354-25-CH-02 b1354-25-CH-01
1354-25-CH 600 c1354-25-CH-10 c1354-25-CH-02 c1354-25-CH-01

513NPE de Stapketen van het roltrapvervangstuk Hoogte 135,46 Type 1000 Roltrap Holle Assen 3513NPE de Stapketen van het roltrapvervangstuk Hoogte 135,46 Type 1000 Roltrap Holle Assen 4513NPE de Stapketen van het roltrapvervangstuk Hoogte 135,46 Type 1000 Roltrap Holle Assen 5

10 folts 2 vouwen compensatieverbinding

Toepassing

Hoogte 135.46mm wordt rol binnen de keten van de verbindingsstap gebruikt in wijd commerciële en openbare roltrap en een stapafstand van 406.4mm. Het is geschikt voor roltrapproduct 510, 513NPE, 508NCE, 515NPE, enz.

Producti en Kwaliteitscontrole

De stapketen wordt gemaakt door Industry-Renowned stapketen leveranciers. Het volledige stapketen vervaardigingsproces omvat meterial imgress, component het machinaal bewerken, ketenen de deelthermische behandeling en de definitieve assemblage met kwaliteitscontroleplan aan eansure elke stap bereikt origineel ontwerpvereiste. Het kwaliteitsniveau is verenigbaar met internationale prima de stapketen van de merkroltrap.

Al keten van de typestap bereikte het typeonderzoekcertificaat van CNAS.

Onze dienst

Ons professioneel techniekteam kan technische ondersteuning verstrekken om cliënten te helpen de aangewezen stapketen specificaties identificeren om veiligheid en leven aan vereisten te voldoen.

Wij verzoeken vriendelijk onze cliënten om ons van om het even welke documenten te voorzien met betrekking tot de roltrapketting, b.v. technische de dienstrapporten, vervangstukkenaantallen van de ketting, tekeningen van de ketting, de certificaten van de breuklading/de berekeningen van de breuklading, enz. Deze documenten kunnen een onderzoek aanzienlijk versnellen en discrepantie verduidelijken. Om om het even welk risico te vermijden om een niet-functioneert ketting te verstrekken, voltooi deze vragenlijst en een identificatiemalplaatje met gedetailleerde foto's van de verbindingsplaten, de rollen, de stapspelden, de assen, de asdelen en de noteringen op de componenten. Gelieve te vullen de volgende punten en de kettingsmalplaatjes in zo volledig mogelijk. Als het malplaatje van de te meten ketting afwijkt, schets, meet en fotografeer het deviati onin detail.
