| Type: | 1000 / 800/Type600 | StepChainPitch (P): | 135,73 |
|---|---|---|---|
| Spelddiameter (D): | 12.7D | Rolmaat (D1 x H): | 76,2 x 22 |
| As: | Hol | Omgeving: | binnen buiten |
| Assen verbinding: | afneembaar | Smering: | olie |
| Stap bevestiging: | Indexpenbus / Kunststof klembus | Geschikt voor: | 506/506SL/506NCE |
| Markeren: | 506SL de Keten van de roltrapstap,Type 600 de Keten van de Roltrapstap,hoogte 135 |
||

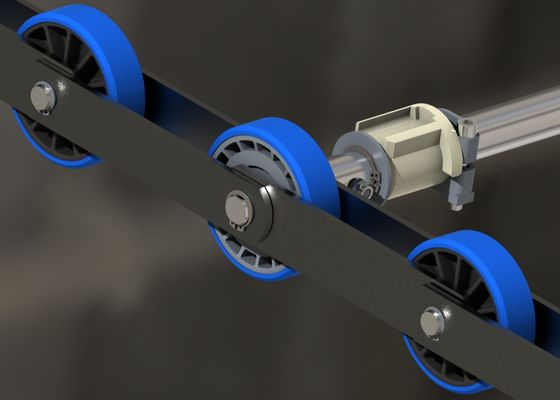

Roltrapvervangstuk, Stapketen, binnenrolverbinding, holle assen, hoogte 135,73
Achtergrondinleiding
De binnen de stapketen wordt van de rolverbinding gebruikt voor commerciële roltrap. Dit type van stapketen wordt gebruikt voor 407.2mm de commerical roltrap van de stapafstand wat in plaatsen met de stroom van de nornalpassagier zoals winkelcomplex, warenhuizen, bureaugebouwen, hotels, de ziekenhuizen, tentoonstellingscentra en luchthavens, enz. worden gebruikt. De stapketen is de veiligheid en de kritieke component in roltrap. Zo, is het sterke eisen ten aanzien van de veiligheid en productiekwaliteitscontrole. Na eeuwigdurend gebruik, als de stapketen zijn ontwerplevensduur heeft uitgeput en bereikt, moet het vervangen geschikt zijn en propertly zodat het aangaande kan.
Productspecificatie
| Productreeks | Smering |
Kettingbout |
Asverbinding |
Assentype |
Rolgrootte |
Stecpbevestiging |
Min. Onderbreking |
|---|---|---|---|---|---|---|---|
| 1357-12-ch1 | olie | 12.7 | Afneembaar |
hol |
76.2 x 22 | Indexspeld | 111 |
| 1357-12-ch2 | olie | 12.7 | Afneembaar | hol | 76.2 x 22 | Bush-klem | 111 |
Productdetail
Dit type van stapketen hoogte (p) is 135.73mm en de stapafstand is 407.2mm (3P = stapafstand). Dit type van stapketen is gebruikte oliesmering.
De linkerkant en rechterkantkoppelingketen is pre-assemblage, dan verbonden aan lange holle assen. De holle keten van de assenstap is afneembare ontwerpstructuur. Het kan vervoer met algemene assmbly stapketen zijn die reft en de assemblage van de rechterkantkoppelingketen met lange holle assen, of het in linkerkant, rechterkantketen en holle assen voor transporation als optie kan worden verdeeld. Door deze trasportationmanier, de stapketen behoefte aan hermontage te gebruiken alvorens het in jobsite roltrap installeert.
De stapketen breedte heeft 1000, 800 en 600 voor roltraptype. En de bevestigende methode van stap en stapketen heeft twee structuurontwerp: indexeer speldstruik en plastic clampongstruik.
De stapketen rollen worden gemaakt door hydrolytisch bestand polyurethaan en de rolhub is gebruikt polyamide 66. Aangezien één van het kritieke deel in stapketen, het door geschiktheidstest is verklaard omvat anti-hydrolyse 250 uren, oliehydrolyse 250 uren en de lopende tijd 5000hours van de het levenstest.
Eenheid van ketting die tot code opdracht geven
| Productreeks | Roltraptype | 10 vouwen kettings | 2 vouwen kettings | Compensatieverbinding |
| 1357-127-ch1 | 1000 | a1357-127-ch1-10 | a1357-127-ch1-02 | a1357-127-ch1-01 |
| 1357-127-ch1 | 800 | b1357-127-ch1-10 | b1357-127-ch1-02 | b1357-127-ch1-01 |
| 1357-127-ch1 | 600 | c1357-127-ch1-10 | c1357-127-ch1-02 | c1357-127-ch1-01 |
| 1357-127-ch2 | 1000 | a1354-127-ch2-10 | a1354-127-ch2-02 | a1354-127-ch2-01 |
| 1357-127-ch2 | 800 | b1354-127-ch2-10 | b1354-127-ch2-02 | b1354-127-ch2-01 |
| 1357-127-ch2 | 600 | c1354-127-ch2-10 | c1354-127-ch2-02 | c1354-127-ch2-01 |
Toepassing
Hoogte 135.73mm wordt rol binnen de keten van de verbindingsstap gebruikt in commerciële roltrap die de stapafstand 407.2mm is. Het is geschikt voor roltrapproduct 506, 506SL, 506NCE, enz.
Producti en Kwaliteitscontrole
Stapketen productio door Industry-Renowned stapketen leveranciers. Het volledige stapketen vervaardigingsproces omvat meterial imgress, component het machinaal bewerken, ketenen de deelthermische behandeling en de definitieve assemblage met kwaliteitscontroleplan aan eansure elke stap bereikt origineel ontwerpvereiste. Het kwaliteitsniveau is verenigbaar met internationale prima de stapketen van de merkroltrap.
Al keten van de typestap bereikte het typeonderzoekcertificaat van CNAS.
Onze dienst
Ons professioneel techniekteam kan technische ondersteuning verstrekken om cliënten te helpen de aangewezen stapketen specificaties identificeren om veiligheid en leven aan vereisten te voldoen.
Wij verzoeken vriendelijk onze cliënten om ons van om het even welke documenten te voorzien met betrekking tot de roltrapketting, b.v. technische de dienstrapporten, vervangstukkenaantallen van de ketting, tekeningen van de ketting, de certificaten van de breuklading/de berekeningen van de breuklading, enz. Deze documenten kunnen een onderzoek aanzienlijk versnellen en discrepantie verduidelijken. Om om het even welk risico te vermijden om een niet-functioneert ketting te verstrekken, voltooi deze vragenlijst en een identificatiemalplaatje met gedetailleerde foto's van de verbindingsplaten, de rollen, de stapspelden, de assen, de asdelen en de noteringen op de componenten. Gelieve te vullen de volgende punten en de kettingsmalplaatjes in zo volledig mogelijk. Als het malplaatje van de te meten ketting afwijkt, schets in detail, meet en fotografeer de afwijking.
