Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Type: | 1000 | Kettingsteek (P)_mm: | 135,46 |
|---|---|---|---|
| speld Dia. (D)_mm: | 20/25/35/40 | Rolmaat Dia_x_w: | 100 x 22 |
| As: | Solide | Asverbinding: | vaste soort |
| Type smering: | olie | Omgeving: | binnen buiten |
| Solliciteren naar: | 510/516/520/HD-A/HD-B/HD-C | ||
| Hoog licht: | hoogte 135,46 de Keten van de Roltrapstap,De Keten van de roltrapstap stevige assen |
||
Roltrapvervangstuk, rol buiten de keten van de verbindingsstap - werp 135,46, smeren de stevige assen, olie
Achtergrondinleiding
De overgrote meerderheid van op zwaar werk berekende roltrappen gebruikt het stapketen ontwerp van rol buiten verbinding. Deze soorten roltrapproducten worden meestal gebruikt in plaatsen met hoge stijging en zware passagiersstroom, zoals metro's, vervoershubs en andere plaatsen. Daarom zijn er sterke eisen ten aanzien van de veiligheid en productiekwaliteitscontrole, de stapketen die de kritieke en veiligheidscomponent in het systeem van de roltrapaandrijving is. Na eeuwigdurend gebruik, als de stapketen zijn ontwerplevensduur heeft uitgeput en bereikt, moet het vervangen geschikt zijn en propertly.
Productspecificatie
| Op zwaar werk berekend type van de keten van de roltrapstap - Rol buiten verbinding, Hoogte 135,46, Stevige Assen | ||||||
| product reeks |
smering | kettingbout Dia. (mm) |
asverbinding (vast/afneembaar) |
rolgrootte dia. x breedte (mm) |
stapbevestiging | mini. breuksterkte (KN) |
| b13546-20 | olie | 20 | vast | 100 x 22 | indexspeld | 220 |
| b13546-25 | olie | 25 | vast | 100 x 22 | indexspeld | 250 |
| b13546-30 | olie | 35 | vast | 100 x 22 | indexspeld | 300 |
| b13546-40 | olie | 40 | vast | 100 x 22 | indexspeld | 387 |
Productdetail
Kettingshoogte P=135.46mm, 3P = stap distance=406.4mm. De stapketen is gebruikte olie voor smering
De stapketen wordt verbonden met zijn linkerzijde en rechterkanten door stevige assen en de stapketen breedte is 1000 mm. Stevig wordt axels bevestigd met de plaat van de kettingsverbinding en is niet datachable voor vervoer.

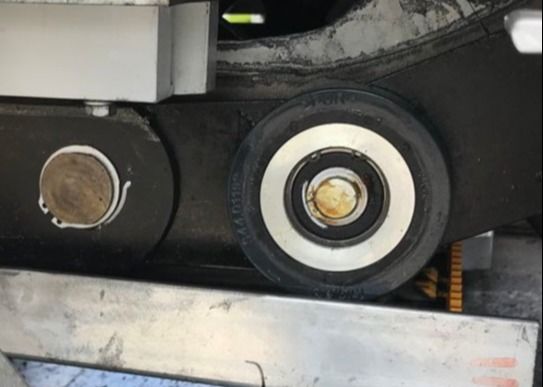

Worden de stap-ketting rollen gemaakt van hydrolytisch bestand polyurethaan. Het de hubmateriaal van de staprol is plastic als norm en de metaalhub is facultatief. De geschiktheidstest voor stap-ketting rol anti-hydrolyse is 250hours, is de oliehydrolyse 250hours, en de uitvoeringstijd van de het levenstest is 5000hrs.
plastic hub metaalhub
Eenheid kettingsvouwen voor het opdracht geven van tot code
| reeks | 10 vouwen | 2 vouwen | compensatieverbinding |
| b13546-20 | b13546-20-os-10 | b13546-20-os-02 | b13546-20-os-01 |
| b13546-25 | b13546-25-os-10 | b13546-25-os-02 | b13546-25-os-01 |
| b13546-35 | b13546-35-os-10 | b13546-35-os-02 | b13546-35-os-01 |
| b13546-40 | b13546-40-os-10 | b13546-40-os-02 | b13546-40-os-01 |
10 vouwen 2 vouwen compensatieverbinding
Toepassing
Hoogte 135,46 wordt rol buiten de keten van de verbindingsstap wijd gebruikt in op zwaar werk berekende roltrappen en heeft een stapafstand van 406,4 mm. Het is geschikt voor type 510/516/520/roltrappen hd-a/hd-B/hd-c.
Productie en Kwaliteitscontrole
Stapketen productie door industrie-beroemde stapketen leveranciers. Het volledige stapketen productieproces omvat materiële toegang, component het machinaal bewerken, deelthermische behandeling en definitieve assemblage, met een kwaliteitscontroleprogramma om ervoor te zorgen dat elke stapketen de originele ontwerpvereisten bereikt. De kwaliteitsniveaus zijn verenigbaar met internationale prima merkroltrappen.
Allerlei stapketens bereiken het het typeonderzoekcertificaat van CNAS.
Onze dienst
Ons professioneel techniekteam kan technische ondersteuning verstrekken om cliënten te helpen de aangewezen stapketen specificaties identificeren om veiligheid en leven aan vereisten te voldoen.
