Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Type: | 1000 | Stap kettingsteek (P): | 135,46 |
|---|---|---|---|
| Spelddiameter (D): | 20/25/35/40 | Rolmaat (D1xH): | 100x22 |
| As: | Solide | Omgeving: | binnen buiten |
| Solliciteer voor roltrap: | XO-PE/21NP-PE | ||
| Markeren: | Rol buiten de roltrap van het Verbindingsvervangstuk,CNAS-vervangstukroltrap,stapketen roltrap met plastic struik |
||
Achtergrondinleiding
De overgrote meerderheid van op zwaar werk berekende roltrappen keurt het ontwerp van stapketen met goed rol buitenketting. Dit soort roltrapproducten wordt meestal gebruikt in hoge gebouwen en plaatsen met grote passagiersstroom, zoals metro's en vervoershubs, enz.-plaats. Daarom zijn er een sterke eis ten aanzien van de veiligheid en productiekwaliteitscontrole van de stapketen, de sleutel en de veiligheidscomponenten in het systeem van de roltrapaandrijving. Na verlengd gebruik, als de stapketen zijn ontworpen levensduur heeft uitgeput en bereikt, moet het onmiddellijk en betrouwbaar worden vervangen.
Productspecificatie
| Op zwaar werk berekend type van de keten van de roltrapstap - Rol buiten verbinding, Hoogte 135,46, Holle Assen | ||||||
| product reeks |
smering | kettingbout Dia. (mm) |
asverbinding (vast/afneembaar) |
rolgrootte dia. x breedte (mm) |
stapbevestiging | mini. breuksterkte (KN) |
| c13546-20 | olie | 20 | afneembaar | 100 x 22 | klemstruik | 220 |
| c13546-25 | olie | 25 | afneembaar | 100 x 22 | klemstruik | 250 |
| c13546-35 | olie | 35 | afneembaar | 100 x 22 | klemstruik | 300 |
| c13546-40 | olie | 40 | afneembaar | 100 x 22 | klemstruik | 387 |
Productdetail
Stapketen de hoogte P=135.46mm, 3P = stap distance=406.4mm, de stapketen smering is gebruikte olie.

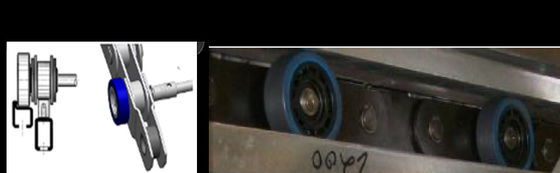

De stapketen wordt verbonden met zijn linkerzijde en rechterkanten door holle assen. De stapketen breedte is type 1000 voor roltrapbreedte. De ontwerpstructuur is afneembare verbinding door holle assen links te verbinden en rechterkantverbinding voor vervoer te gebruiken. Over het algemeen, is de lengte van elke ketting verdeeld in 10 vouwen, 2 vouwen en gecompenseerde verbindingsbasis op gespecificeerd contract.
Worden de stap-ketting rollen gemaakt van hydrolytisch bestand polyurethaan. En de stapketen rolhub is gebruikte PA66. Al stapketen rol ging de geschiktheidstest van anti-hydrolyse over is 250hours, is de oliehydrolyse 250hours, en de uitvoeringstijd van de het levenstest is 5000hrs.
Eenheid stapketen vouwen voor ordecode
| reeks | 10 vouwen | 2 vouwen | compensatieverbinding |
| c13546-20 | c13546-20-os-10 | c13546-20-os-02 | c13546-20-os-01 |
| c13546-25 | c13546-25-os-10 | c13546-25-os-02 | c13546-25-os-01 |
| c13546-35 | c13546-35-os-10 | c13546-35-os-02 | c13546-35-os-01 |
| c13546-40 | c13546-40-os-10 | c13546-40-os-02 | c13546-40-os-01 |
Toepassing
Hoogte 135,46 wordt rol buiten de keten van de verbindingsstap wijd gebruikt in op zwaar werk berekende roltrappen en heeft een stapafstand van 406,4 mm. Het is geschikt voor type xo-PE/roltrappen xo-21NP.
Productie en Kwaliteitscontrole
De stapketen wordt gemaakt door de keten van de de Industrie bekende stap leveranciers. Het stapketen procédé van de vervaardigingskwaliteitscontrole omvat materiële toegang, component het machinaal bewerken, deelthermische behandeling en definitieve assemblage, met een kwaliteitscontroleprogramma om ervoor te zorgen dat elke stapketen de originele ontwerpvereisten bereikt. De kwaliteitsniveaus zijn verenigbaar met internationale prima merkroltrappen.
Allerlei stapketens hebben het het typeonderzoekcertificaat van CNAS bereikt.
Onze dienst
Ons professioneel techniekteam kan technische ondersteuning verstrekken om cliënten te helpen de aangewezen stapketen specificaties identificeren om veiligheid en leven aan vereisten te voldoen.
