Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Type: | commerciële roltrap | Code: | GB16899/EN115: 2017/ASME17.1 |
|---|---|---|---|
| Stijging: | <=8m | Graad: | 30°/35° |
| Stap Breedte: | 1000/800/600 | Snelheid (m/s): | 0,5 |
| Balustrade: | Glas | Nr van vlakke stappen: | 2 / 3 |
| Energiebesparend model: | VF-aandrijving | Omgeving: | Binnen/Openlucht |
| STAP: | Aluminium / RVS | Vloerplaat: | Aluminium / RVS |
| Markeren: | 30 graden bewegende roltrap,roestvrijstalen bewegende roltrap |
||

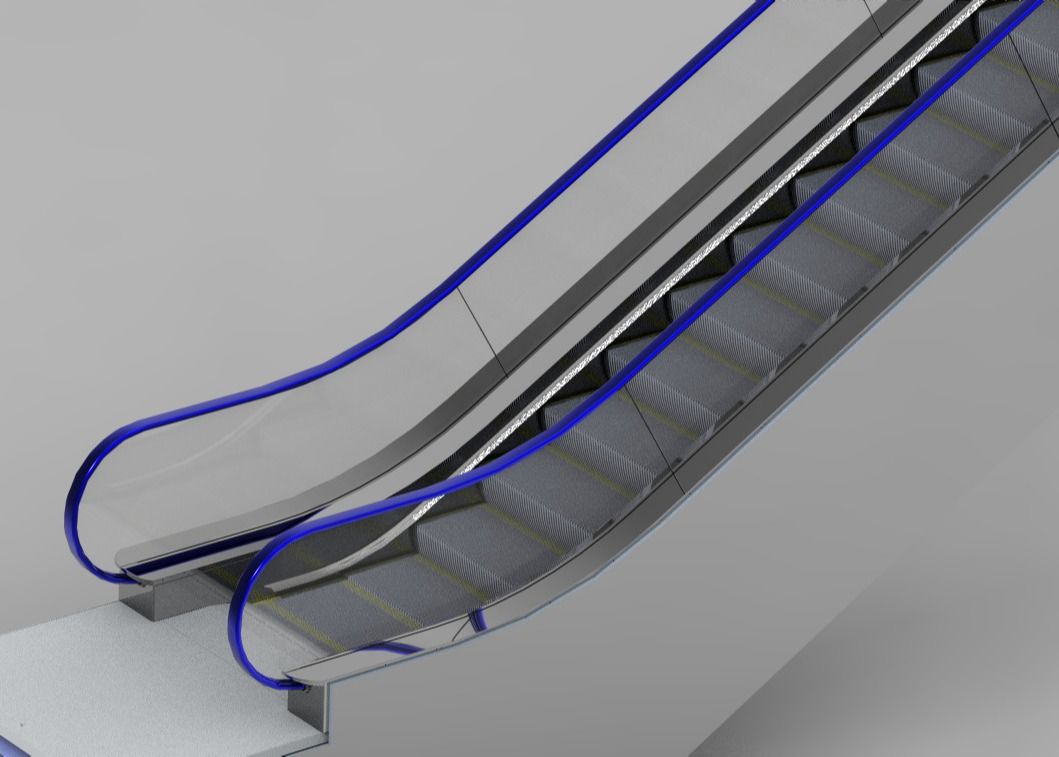

30 graden bewegende roltrap OEM breedte roestvrij staal materiaal
Outdoor Roltrap 30 Graden / 35 Graden Glazen Balustrade breedte 1000 / 800 / 600
product Introductie
De roltrap van het type E06 heeft verschillende unieke kenmerken die hem onderscheiden van andere roltrappen.Deze omvatten:
Gepersonaliseerd ontwerp - De roltrap van het type E06 heeft een gepersonaliseerd ontwerp dat kan worden aangepast aan de specifieke behoeften en vereisten van elke klant.
Professionele technologie - De roltrap van het type E06 is ontwikkeld met de nieuwste professionele technologie en technische normen om de betrouwbaarheid en veiligheid te garanderen.
Energiebesparing - De roltrap van het type E06 is ontworpen om energiezuinig te zijn, het stroomverbruik te verminderen en de impact op het milieu te minimaliseren.
Laag geluidsniveau - De roltrap van het type E06 werkt met een laag geluidsniveau en biedt passagiers een comfortabele en rustige ritervaring.
Geen olievervuiling - De roltrap van het type E06 is ontworpen om te werken zonder olievervuiling, waardoor hij milieuvriendelijk is en minder onderhoud nodig heeft.
Veilig en betrouwbaar - De roltrap van het type E06 is ontworpen met veiligheid als topprioriteit en is ontworpen om betrouwbaar te zijn en een veilige en vlotte rit voor passagiers te garanderen.
Modieus uiterlijk - De roltrap van het type E06 heeft een modern en modieus uiterlijk, waardoor het een stijlvolle en aantrekkelijke aanvulling is op elk commercieel gebouw.
Toepassingsgebied
De commerciële roltrap van het type E06 kan op grote schaal worden gebruikt bij verschillende commerciële gelegenheden en in de omgeving, zowel binnen als buiten:
Technische basisspecificaties
Sleutelcomponent Volwassen gepersonaliseerd ontwerp Hoogtepunt
Beschrijving van de basisstructuur van het product
Truss
De roltrapbundel maakt gebruik van een hoekig profielstaalconstructieontwerp.Het bovenste akkoord en het onderste akkoord gebruiken hoekig staal L125x180x8.De truss kan oplopen tot 8 meter.De lengte van 15830 mm is de maximale DBE (afstand tussen twee eindsteunen) van een roltrap, en met één tussensteun kan de dwarsafstand tussen de eindsteunen een lengte van 30600 mm bereiken.De doorbuiging van de truss is minder dan 1/750, wat wordt geverifieerd door berekening en wordt bevestigd door middel van een volledige belastingstest volgens de norm EN115-vereiste.De truss is gepoedercoat voor corrosiebescherming voor de binnenunit en is thermisch verzinkt voor buitentoepassing.De truss kan worden opgesplitst in 2 of 3 stukken voor containervervoer.
Rijdende automaat
De aandrijfmachine is ontworpen om een wormwielreductor te gebruiken als standaardconfiguratie en een tandwielreductor als optie.De motor is een zeer efficiënt ontwerp met energie-efficiëntieniveau IE2 als standaard en supper hoog niveau IE3 optioneel.
Stap ketting en stap
De stapketting is ontworpen voor een steek van 133,33 mm, wat een populaire maat is in de branche om de stapafstand van 400 mm (133,33x3) te ondersteunen.Daarom is het reserveonderdeel voor hen beschikbaar en populair op de markt voor reserveonderdelen.Er worden twee soorten treden geleverd, standaard voor de gehele gegoten aluminium trede, roestvrijstalen trede van het montagetype is een optie.De treden zijn gepoedercoat met zwarte of grijze kleur.Met drie zijden gele markering optioneel.
Track systeem
Het railsysteem bestaat uit een bovenbocht, een onderbocht en een hellingsgedeelte.De bovenste bocht en de onderste bocht zijn van het ontwerp van het lasspoorblok.
De baan van het hellinggedeelte is een structuur van spoorprofielen met een profielrand als geleidingsfunctie voor het lopen van de stapkettingrol en de staprol.Dit ontwerp van de persoonlijkheidsstructuur is gunstig voor de betrouwbaarheid en stabiliteit van de loopgeleider van de treden en vermindert de zijwaartse beweging.
Balustrade
De balustrade is het paneel van veiligheidsglas, het slanke moderne ontwerp van het leuningcentrum.De LED-verlichting onder de leuning, de verlichting van de borstelbescherming en de verlichting van de kam zijn optionele functies voor een mooier uiterlijk van de roltrap.Het rokpaneel, de binnen- en buitenvloeren gebruiken 2 mm haarlijnroestvrij staal sus304.Het buitenpaneel zal een aangepast ontwerp en materiaalgebruik zijn van 1,5 mm dik roestvrij staal sus304.
Mode uiterlijk
Kam steunplaat
Het gebied van de steunplaat van de kam is een extreem veiligheidsrisicogebied en moet worden gefocust.We hebben de sterkte van de steunplaat van de kam versterkt, zodat onder de voorwaarde dat de belasting 6000N/mm2 wordt uitgeoefend, de vervorming niet meer dan 2 mm bedraagt.Het opwaartse spoor dat in het ontwerp van de kamplaat zit, is een van onze veiligheidsmaatregelen om te voorkomen dat trappen worden opgetild en de kam raakt.
Smering apparaat
Smeerapparaat is een efficiënt tandwielpompapparaat voor betere smering.Het is een groen ontwerp om olieverspilling te verminderen en milieuvervuiling te voorkomen.
Controle systeem
Het besturingssysteem bestaat uit een controller en veiligheidsvoorzieningen die voldoen aan de norm EN115:2017.De controller past een microprocessorbesturingskaart toe en rust allerlei veiligheidsschakelaars en verschillende sensoren uit om de werking van de roltrap te bewaken.De controller ondersteunt de VF-aandrijving om over te schakelen naar het inactieve model om de roltrapsnelheid te verlagen voor energiebesparing.
|
Standaard veiligheidsapparaat - Voldoet aan de vereisten van EN115:2017 |
||
| 1 | Gebrek aan fase- of foutieve fasebeveiliging | In het geval dat een gebrek aan fase of een foutfase wordt gedetecteerd, zal de roltrap de werking automatisch stoppen. |
| 2 | Beveiliging tegen overbelasting van de motor | Wanneer de stroom meer dan 15% is, stopt de roltrap automatisch. |
| 3 | Lusbeveiliging van elektrische apparaten | Het biedt het automatische circuitontkoppelingsapparaat om de circuit- en voedingscomponenten van de roltrap te beschermen. |
| 4 | Toegangsbeveiliging van de leuning | De beveiliging wordt geactiveerd om de roltrap te stoppen wanneer er objecten worden gedetecteerd die vast komen te zitten in de ingang van de leuning. |
| 5 | Kam plaat beveiliging | Wanneer er een vreemde stof in of tussen de kammen is geklemd, stopt de roltrap automatisch de werking |
| 6 | Stap verzakkingsbeveiliging | Wanneer de trede gebroken of ernstige vervorming wordt gedetecteerd, stopt de roltrap automatisch voordat de stap de kamplaat binnengaat. |
| 7 | Bewakingsapparaat voor gebroken ketting hoofdaandrijving | Wanneer de hoofdaandrijfketting te ver uitgerekt of gebroken is, wordt het bewakingsapparaat geactiveerd om de werking van de roltrap te stoppen. |
| 8 | Step Chain Veiligheidsbescherming | Wanneer de trapketting te ver uitgerekt of gebroken is, wordt het beveiligingsapparaat geactiveerd om de werking van de roltrap te stoppen. |
| 9 | Over snelheidsbeveiliging | Breng een sensor aan om de snelheid van het tandwiel van de hoofdaandrijving direct te bewaken, de beveiliging wordt geactiveerd bij detectie van een werking met een snelheid die 20% hoger is dan de nominale snelheid, de hoofdvoeding wordt onderbroken voor het stoppen van de roltrap.Als de roltrap hoger is dan 6 m en is uitgerust met een hulprem, wordt dit noodremapparaat geactiveerd om de roltrap te remmen. |
| 10 | Un-Intentional Reversal Protection (NRD) | Breng een sensor aan om de draairichting van het tandwiel van de hoofdaandrijving te bewaken, de beveiliging wordt geactiveerd bij detectie van onbedoelde omgekeerde beweging (vanuit de ingestelde richting) van de treden en leuningen, de roltrap stopt met werken.Als de roltrap hoger is dan 6 m, is er een hulprem aanwezig, waarna dit noodremapparaat wordt geactiveerd om de roltrap te remmen. |
| 11 | Afbakeningslijn | De gele demarcatielijn bevindt zich in de voorste positie en twee zijden van het opstaptrede om passagiers te verwarmen, stap weg van het risicovolle gebied om te voorkomen dat ze verstrikt raken in de opening tussen de rand van de aangrenzende trede en de opening tussen het rokpaneel. |
| 12 | Noodstopknop | Druk op de noodstopknop om de roltrap te stoppen voor het geval er een ongeluk gebeurt. |
| 13 | Rok Paneel bescherming | Wanneer een vreemde substantie tussen het rokpaneel en de trede is geklemd, stopt de roltrap automatisch de werking. |
| 14 | Rem bescherming | Wanneer de elektrische kracht tekortschiet of een van de veiligheidsvoorzieningen in werking treedt, treedt de werkende remfunctie in werking door de veiligheidsvoorziening door de veerveerkracht voor het remmen van de roltrap om de werking te stoppen. |
| 15 | Veiligheidsinspectieschakelaar | Het is een veiligheidsvoorziening om te voorkomen dat de roltrap start tijdens de inspectie en het onderhoud. |
| 16 | Onder trapverlichting | Er is verlichting aan de boven- en onderkant van de roltrap, het onderste deel van de trede, om de passagiers te herinneren aan de veiligheidskwesties. |
| 17 | Alambell startapparaat | Bij het starten van de roltrap gaat de alarmbel om de passagiers te herinneren aan de veiligheidszaken. |
| 18 | Leuning gebroken apparaat | Wanneer de leuning breekt, stopt de roltrap automatisch de werking. |
| 19 | Snelheidsbewakingsapparaat voor leuningen | De beveiliging wordt geactiveerd om de roltrap te stoppen bij detectie van een snelheidsafwijking van de leuning van meer dan +- 15% ten opzichte van de tredesnelheid binnen een tijdsbestek van 5 tot 15 seconden. |
| 20 | Rok Paneel Bush Guard | Tussen het rokpaneel is de borstelbescherming aangebracht en de opstapjes voorkomen dat passagiers het rokpaneel kunnen aanraken. |
| 21 | Ontbrekend stapapparaat | Een ontbrekende trede kan worden gedetecteerd en de roltrap kan worden gestopt voordat het valvenster uit de kam tevoorschijn komt. |
| 22 | Detectie van losgelaten rem | Detectieschakelaar voor het toevoegen van remmen voorkomt dat de motor draait zonder remvrijgave om te voorkomen dat de machinemotor verbrandt. |
| 23 | Vloerplaat Contact Apparaat | Bescherming tegen het risico dat passagiers en onderhoudspersoneel naar beneden vallen in de machinekamer waar de vloerplaat is verwijderd.Servicemedewerkers moeten een inspectiebox gebruiken om de roltrap door het inspectiemodel te laten lopen, op voorwaarde dat de vloerplaat wordt verwijderd. |
| Optioneel veiligheidsapparaat | ||
| 24 | Hulprem | Voor roltrap < 6 m als optionele veiligheidsvoorziening |
| 25 | Brandwerende roldeurinrichting | Wanneer dit apparaat in actie komt, kan het de werking van de roltrap stoppen.Dit apparaat moet in de buurt van de roltrap in het gebouw worden geïnstalleerd. |
Regeling van veiligheidsvoorzieningen voor roltrappen
Configuratie kopen
Drie typische aankoopconfiguraties voor selectie om te voldoen aan de verschillende behoeften van de klant om de overweging te concentreren op veiligheid, efficiëntie, betrouwbaarheid, mode-uiterlijk of ander gebied:
Standaard - Voldoet voldoende aan de basisfunctiebehoeften van de roltrap.
Professioneel - Voldoet volledig aan de behoeften van verschillende functies die vaak worden gebruikt in roltrappen, uitgerust met een energiebesparende functie met variabele frequentieaandrijving.Bevoorrechte kamverlichting en borstelverlichting van het rokpaneel.
Deluxe - Voldoet volledig aan de behoeften van verschillende functies van de roltrap, uitgerust met een energiebesparende functie met variabele frequentieaandrijving, de aandrijfmachine maakt gebruik van een efficiëntere spiraalvormige conische tandwieloverbrenging, biedt een verscheidenheid aan verlichting om de roltrap mooier te maken, het gebruik van 2 mm dik roestvrij staal en andere geavanceerde materialen, 4 liter grote oliekan en andere luxe configuraties.
Als aangepaste roltrapproducten nodig zijn, neem dan contact met ons op voor de speciale configuratiebespreking van de roltrap.
Matrix van tdrie typische inkoopconfiguratie
| Configuratie | Binnen | Buitenshuis | |||||
| Onderdeel | Standaard | Professioneel | Luxe | Standaard | Professioneel | Luxe | |
| Veiligheidsconfiguratie | Kam met gele waarschuwing | / | ✔ | ✔ | / | ✔ | ✔ |
| Noodstop-interface in geval van brand | / | ○ | ✔ | / | ○ | ✔ | |
| Kam Verlichting | / | ✔ | ✔ | / | ✔ | ✔ | |
| Hulprem | / | ○ | ✔ | / | ○ | ✔ | |
| Bouwinterface en onderhoudsveiligheidspakket | / | ✔ | ✔ | / | ✔ | ✔ | |
| Onder trapverlichting | / | / | ✔ | / | / | ✔ | |
| Energiebesparend | Versnellingsbak | Worm versnellingsbak | Worm versnellingsbak | Spiraalvormige versnellingsbak | Worm versnellingsbak | Worm versnellingsbak | Spiraalvormige versnellingsbak |
| Energiebesparende modus | Continue werking | Stationair toerental met stand-by VF | Onderbroken werking met stand-by VF | Continue werking | Stationair toerental met stand-by VF | Onderbroken werking met stand-by VF | |
| Decoratie | Rok Paneelverlichting | / | / | ○ | / | / | ○ |
Configuratie(verder)
| Configuratie | Binnen | Buitenshuis | |||||
| Onderdeel | Standaard | Professioneel | Luxe | Standaard | Professioneel | Luxe | |
| Materiaal | Rok Paneel | 1,5 mmSUS430 | 1,5 mmSUS304 | 2mmSUS304 | 1,5 mmSUS304 | 1,5 mmSUS304 | 2mmSUS304 |
| Dekprofielen | 1,5 mmSUS430 | 1,5 mmSUS304 | 2mmSUS304 | 1,5 mmSUS304 | 1,5 mmSUS304 | 2mmSUS304 | |
| Invoerbox | SUS430 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 | |
| Vloerplaat | SUS430 | SUS304 | Aluminium | Aluminium | Aluminium | Aluminium | |
| Leuning | SBR | SBR | NT | SBR | SBR | CSM | |
|
Stap/stap kettingrolafdekking (waterdichte hoes)) |
/ | / | / | ✔ | ✔ | ✔ | |
| Anderen | Brandstof tank capaciteit | 2L | 4L | 4L | 2L | 4L | 4L |
| Vlotterschakelaar smering | / | ✔ | ✔ | / | ✔ | ✔ | |
| Storingsindicatie in bovenbordes | / | ✔ | ✔ | / | ✔ | ✔ | |
Pre-montage service
Wij bieden voormontageservice voor roltrappen.Klanten kunnen een halfproduct bestellen dat een volledige roltrap is, behalve dat de controller wordt aangeboden door een lokale leverancier om aan de behoeften van de lokale special te voldoen.
Lay-out Tekening
Lay-outtekening (vervolg)
